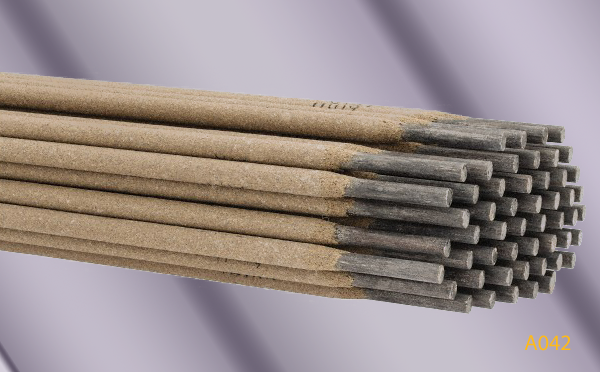

A042超低碳不銹鋼鈦鈣型焊條（E309MoL）
符合標準：GB/T E309MoL,AWS E309MoL
產品規格：2.5 3.2 4.0 5.0
豫林A042不銹鋼焊條說明
A042是鈦鈣型藥皮的超低碳Cr23Ni13Mo2不銹鋼焊條，相當GB/T 983-1995標準的焊條型號E309MoL，
相當ISO 3581-B:2003標準的焊條型號ES309LMo，
相當AWS A5.4:2006標準的焊條型號E309LMo。
豫林公司采用先進的生產工藝，嚴格把控原材料的供應、加工生產、成品檢驗、售后服務的每個細節。公司生產的A042焊條可交直流兩用。由于加入了適量的鉬，故提高了熔敷金屬的抗裂性及耐腐蝕性能。并獲得非凡的工藝性能和物理性能。已遠銷印度、孟加拉、越南等國家。
豫林A042不銹鋼焊條用途
用于相同類型的超低碳不銹鋼材料（如尿素合成塔襯里）及異種鋼焊接等。產品廣泛用于海洋石油、天然氣、壓力容器、化工、軍工、交通運輸、礦山、水利等機械行業。豫林A042不銹鋼焊條熔敷金屬化學成分（質量分數） （%）
| C | Mn | Si | Cr | Ni | Mo | Cu | S | P |
| ≤0.04 | 0.5~2.5 | ≤0.90 | 18.0~21.0 | 12.0~14.0 | 2.0~3.0 | ≤0.75 | ≤0.03 | ≤0.040 |
豫林A042不銹鋼焊條熔敷金屬力學性能
| 試驗項目 |
抗拉強度 Tensile Strength Rm (σb) MPa |
伸長率 Elongation A (δ5) % |
| 保證值 | ≥540 | ≥25 |
豫林A042不銹鋼焊條參考電流
| 焊條直徑/mm | 2.5 | 3.2 | 4.0 | 5.0 |
| 焊接電流/A | 50~80 | 80~110 | 110~160 | 160~200 |
豫林A042不銹鋼焊條注意事項：
1、焊前焊條須經150℃左右烘焙1小時；2、因交流焊接時，熔深較淺，盡可能采用直流電源，電流不宜過大，以免焊條發紅；
3、熔敷金屬耐腐蝕性能可按需方要求定制。
